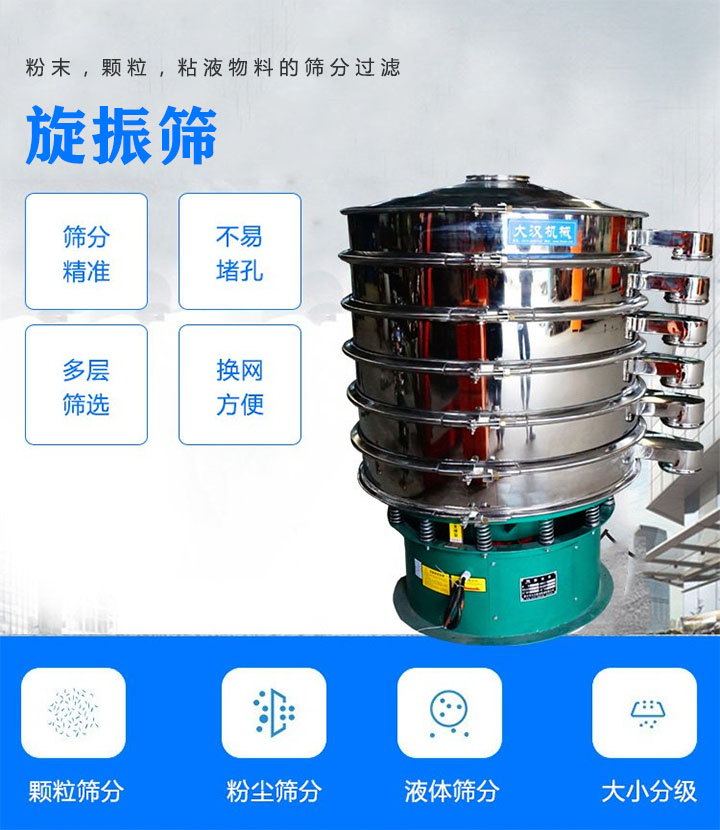

旋振篩產品簡介

旋振篩，又叫三次元振動篩，是一種高精細細粉篩分設備，用于篩選粉末狀或者細小顆粒的物料，還可用來過濾液體，該類型旋振篩機身與物料接觸部分精選304不銹鋼材質，機座部分采用普碳鋼材，還可以根據用戶要求整機采用不銹鋼材質（不銹鋼振動篩）以及針對特殊材料設計的塑料振動篩等，另外還可根據篩分物料的具體需求選擇不同層型的旋振篩。

新鄉大漢旋振篩為配合個別行業篩分物料的特性及需求，而有各類型的設計，可分為直泄式（普通型）、閘門式、加緣式等。

旋振篩分類

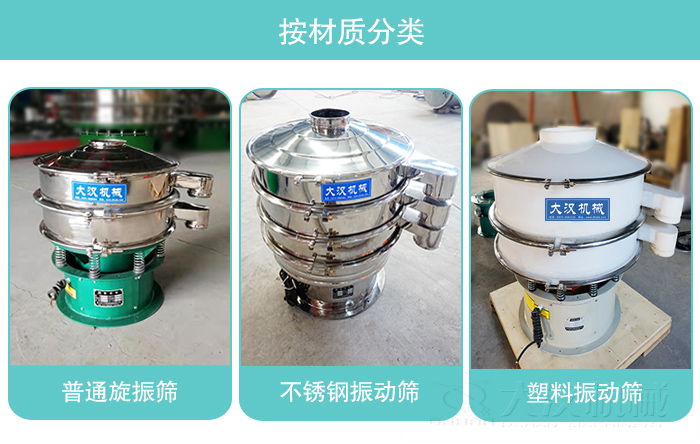

一，按材質分類

①碳鋼材質旋振篩—普通旋振篩

碳鋼材質的旋振篩即為普通旋振篩，其機身與物料接觸部分均采用304不銹鋼材質，機座部分則采用普通碳鋼材質。

②不銹鋼材質旋振篩—不銹鋼振動篩

不銹鋼材質的旋振篩即為不銹鋼振動篩，其整機精選304不銹鋼材質。篩機經過嚴格的拋光，所有的焊接處也進行了仔細打磨，不銹鋼振動篩適用于食品、醫藥等對衛生要求較高行業物料的篩分過濾。

③塑料材質旋振篩—塑料振動篩

塑料材質的旋振篩即為塑料振動篩，其從篩框、篩網到清網裝置完全采用聚丙烯塑料材質，塑料振動篩主要是用于滿足所生產的物料有酸堿性、腐蝕性的物料的篩分作業，排除了一些特殊物料與金屬接觸會產生化學反應的問題。

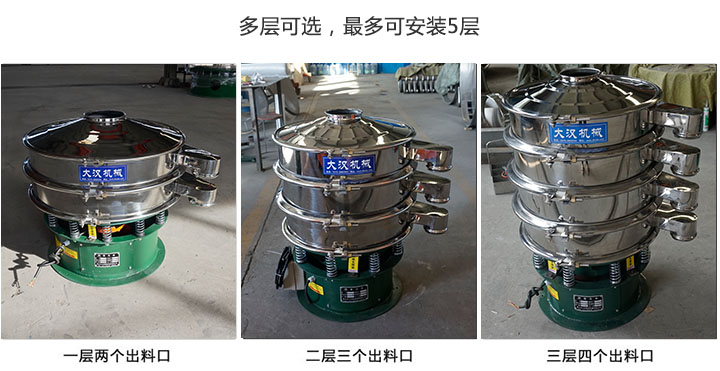

二，按層數分類

可裝配1-5層篩網，能同時進行2-6種不同粒度產品的分離。

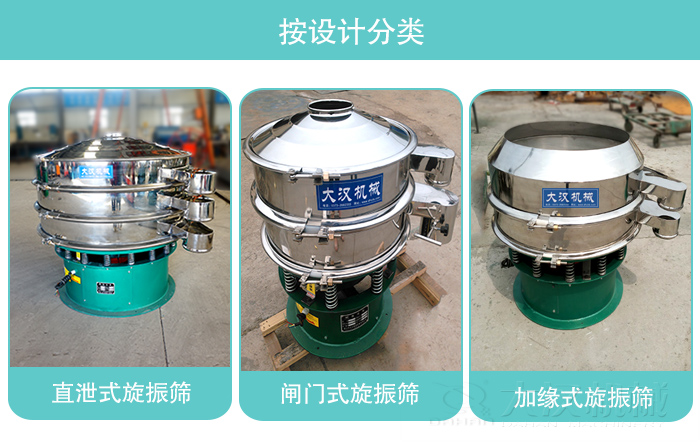

三，按設計分類

①直泄式旋振篩

即普通型三次元振動篩，該種類型的三次元振動篩設備主要適用于大多數粉狀物料的篩分作業。是常用的機型。

②閘門式旋振篩

應用是在普通型旋振篩出料口處加裝閘門，主要是在篩分物料中的雜質時使用，通過關閉出料口使物料進行充分篩分。用戶可以一次投料長久篩分作業，通過控制閘門的開合以達到良好篩分的目的，這種篩分作業多用于微細物料的篩分，如中藥粉、花粉等行業。

③加緣式旋振篩

該種類型的三次元振動篩是在普通型旋振篩的基礎上增大它的入料口，并通過特殊角度的設計以防止液體飛濺的過濾型篩分設備，在油漆、水過濾、紙漿過濾等行業有著廣泛的應用。

旋振篩的工作原理

旋振篩工作視頻

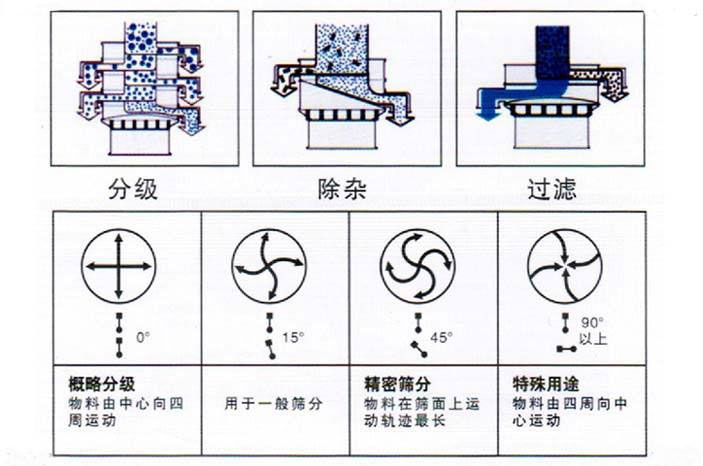

旋振篩利用YZUL立式振動電機作為激振源，通過振動電機上下兩端的偏心重錘將旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，并傳遞到旋振篩的篩面上；物料通過入料口進入設備內，根據不同物料篩分要求，物料經過1-5層采用不同目數的金屬編織篩網的篩分層，在這個過程中，位于各層的篩網下的清網裝置(彈跳球）通過頻率振動不斷撞擊篩網，使篩網上層物料能夠順暢的透網篩分，并有效解決了物料堵網問題出現，不同目數的物料通過各層對應目數的篩網后在各層的出料口排出，最終實現篩選除雜或過濾分級的目的。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡

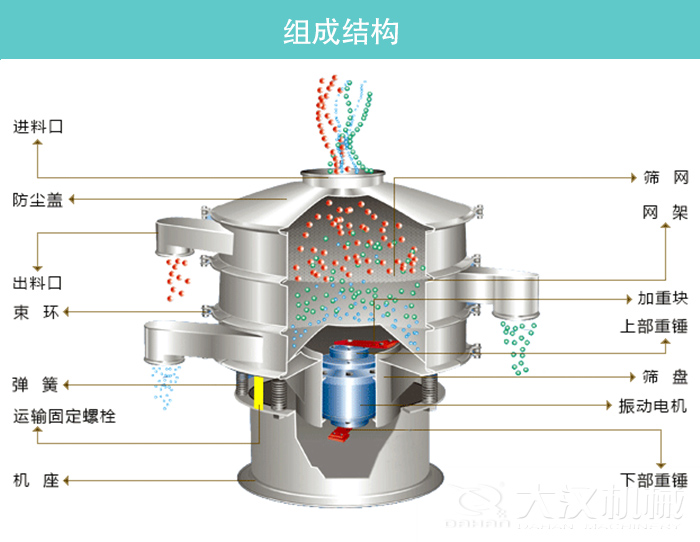

旋振篩的主要結構

旋振篩主要由進料口、防塵蓋、出料口、束環、篩網、配重塊、上部重錘、振動體、振動電機、彈簧、下部重錘、機座等部分組成。

防塵蓋：防止物料向外擴散，也可以保護外部粉塵進入，從而污染篩分物料。

束環：用來固定篩體中間的篩框部分。

上部重錘、下部重錘：改變振動電機電機上、下重錘的相位角，可以改變物料在篩網上的運動軌跡和停留時間。

彈簧：減振隔音。

機座：支撐整個振動篩，保持其工作穩定。

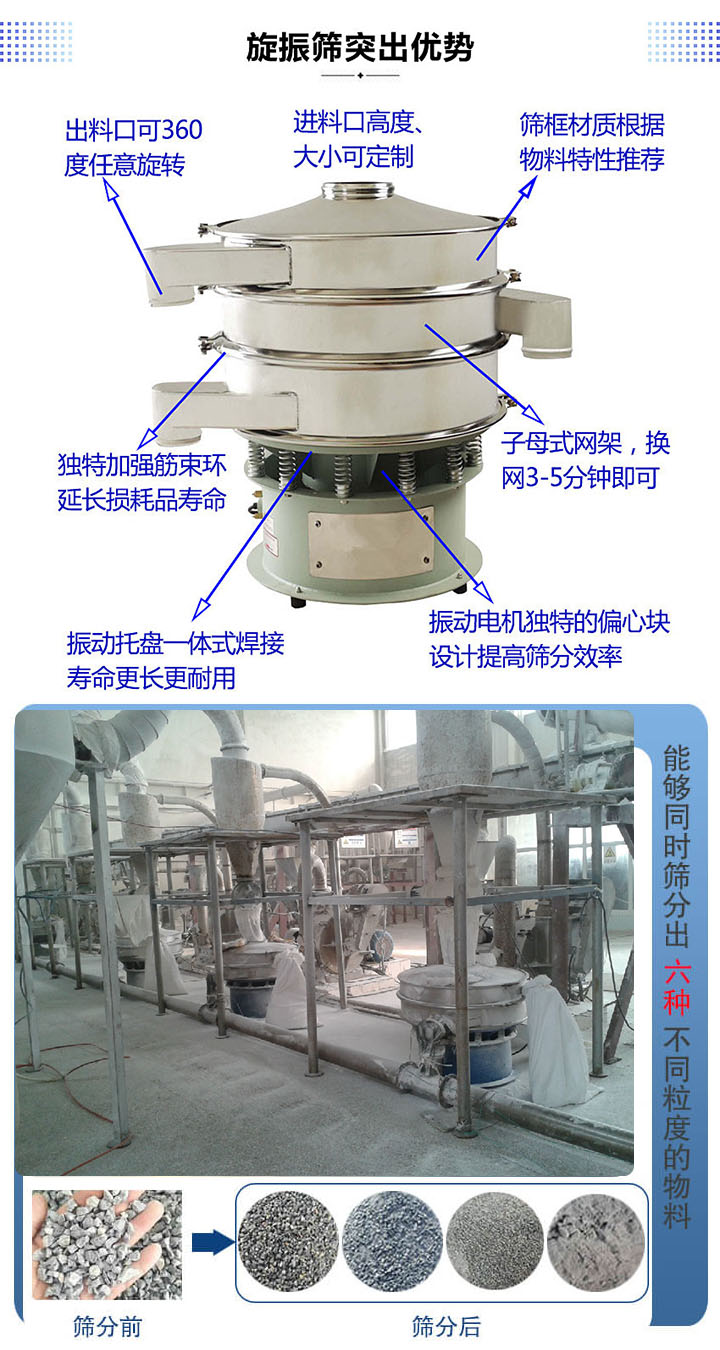

旋振篩特點

1、適用篩分過濾各種粉末、顆粒、粘液等物料，應用廣泛。

2、篩網規格可任意配置，篩分細達500目（28μm），過濾細達5μm。

3、可單、多層同時使用，高可達5層。

4、整機封閉性能好，粉末不飛揚，液體不泄露。

5、篩網的更換也是非常容易，操作簡單。

6、自動化處理篩選后的雜質和粗料，節省人工，篩選之后可以自行進入下一輪篩選工作，可連續作業。

旋振篩技術參數

型 號	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直徑mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
篩網面積m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
篩網規格（目）	2-500	2-500	2-500	2-500	2-500	2-500	2-500
進料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30	<Φ10	<Φ15	<Φ20
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效篩面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
層數	1-5	1-5	1-5	1-5	1-5	1-5	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3
產量kg/h	100	200	500	800	1200	1800	2000
價格	4000-6500	5000-7000	7500-8000	12000-16000	17000-21000	22000-23000	230000-38000

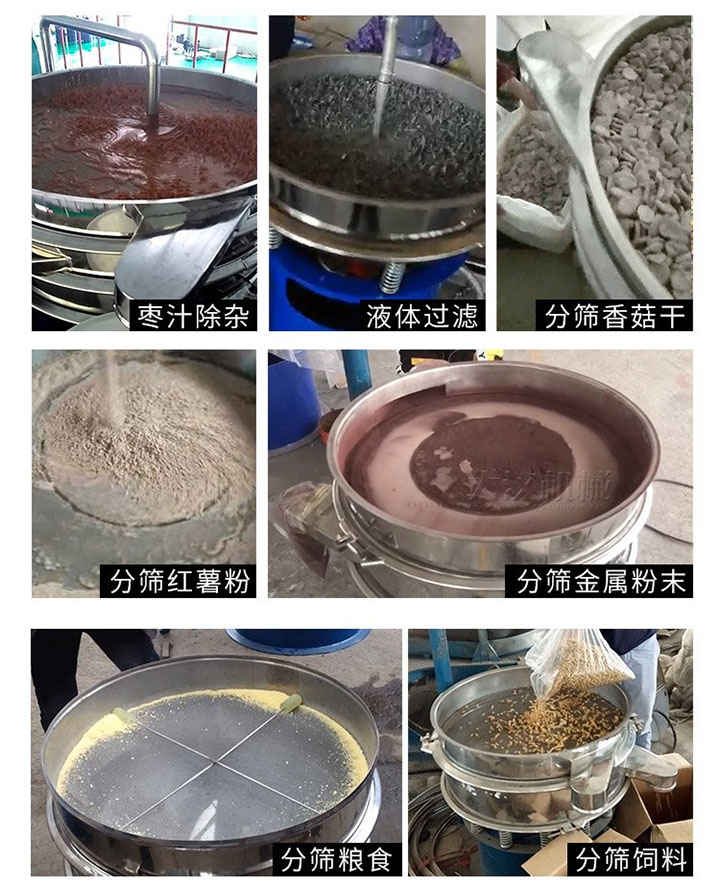

旋振篩應用行業

1、化工行業：樹脂粉、顏料、洗衣粉、、微粉、油漆、純堿、檸檬酸等。

2、磨料、陶瓷行業：碳化硅、金剛砂、氧化鋁、石英砂、泥漿、噴霧土粒等。

3、食品行業：糖、鹽、堿、味精、奶粉、豆?jié){、酵母、果汁、醬油、醋等。

4、造紙行業：白土泥漿、黑白液、廢液、造紙液、廢水回收等。

5、冶金行業：氧化鈦、氧化鋅、電磁材料、金屬粉末、焊條粉末。

6、廢水處理：垃圾、人畜屎尿、廢油、食品廢水、廢水加工等。

7、制藥行業：黃原膠、中藥粉、口服液、注射液、健康食品及各類片劑粉劑等。

旋振篩選型應注意哪些

1，篩格與收料盤

篩格與收料盤的利弊及適用范圍，旋振篩能避免邊緣物料直接排出，將物料向篩網中間收集，提高篩分精度。但它增加了篩機上部重量，降低振動傳送力，消弱篩分效果。如果收料盤崩裂，增加了售后成本。

2，旋振篩的適用范圍

旋振篩的適應范圍是1000型以下直徑較小的旋振篩，針對特殊篩分需求。目前，因中篩格高度有限，加收料盤容易使物料下滑受阻。一般篩分不加收料盤。

3，托球盤

旋振篩上置彈跳球，屬清網裝置，有助于篩網清理，提升篩分效果。但它增加了篩機上部重量，降低振動傳送力，消弱篩分效果。如托球板開裂，而是否加裝托球板，取決于篩分需求。

4，繃網圈的作用

繃網圈是用來保護希望，避免篩格壓壞篩網，篩格邊緣密封性加高，防止漏料。如果是粗絲徑篩網，加繃網圈會影響操作，增加篩網難度，可要求不加繃網圈。
